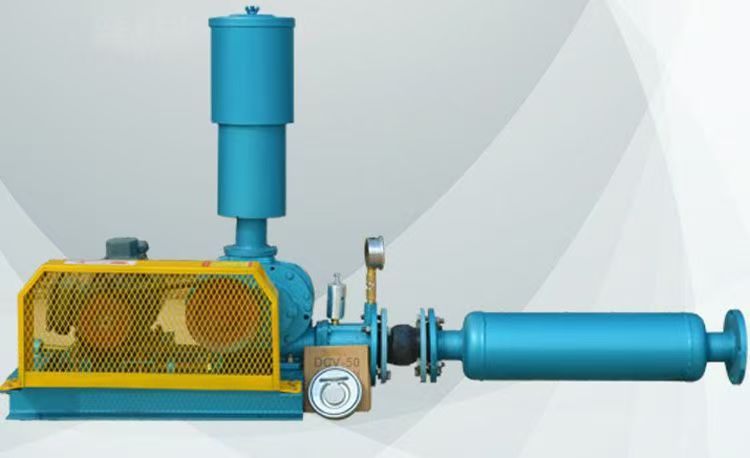

三葉羅茨式鼓風機的工作原理
羅茨風機（Roots Blower）是一種**容積式風機**，通過兩個相互嚙合的轉子在氣缸內作反向旋轉，將氣體從進氣口吸入并強制推向出氣口，形成連續的氣流。其工作原理和結構特點如下：
---
**1. 核心工作原理**
- **轉子嚙合運動**：
兩個**三葉或二葉轉子**（通常為漸開線或擺線型）在氣缸內同步反向旋轉，轉子之間及轉子與氣缸內壁之間保持間隙（約0.1~0.4mm），形成密閉腔室。
- **容積變化輸氣**：
- **吸氣階段**：轉子旋轉時，進氣側容積增大，形成負壓，吸入氣體。
- **壓縮階段**：氣體被封閉在轉子與氣缸形成的腔室內，隨轉子轉動向出氣口推移（**無內壓縮**，壓力靠排氣側阻力形成）。
- **排氣階段**：腔室與出氣口連通，氣體被強制排出。
（示意圖：轉子旋轉推動氣體定向流動）
---
**2. 結構組成**
| **部件** | **功能** |
|-------------------|-------------------------------------------------------------------------|
| **轉子** | 兩個同步齒輪驅動的葉形轉子，決定風量和壓力特性。 |
| **氣缸** | 容納轉子，內壁需精密加工以減少泄漏。 |
| **同步齒輪** | 確保轉子間無接觸、同步旋轉（間隙由齒輪精度控制）。 |
| **進氣/出氣口** | 通常位于氣缸兩側，進出口壓差驅動氣體流動。 |
| **密封系統** | 軸端采用機械密封或填料密封，防止氣體泄漏。 |
---
**3. 核心特點**
- **無內壓縮**：氣體壓力升高僅依賴排氣側系統阻力（需配套泄壓閥防超壓）。
- **恒流量**：理論風量與轉速成正比，受背壓影響小（實際因間隙泄漏略有下降）。
- **脈沖氣流**：轉子嚙合會產生周期性氣流脈動（需加裝消音器或緩沖罐）。
- **低維護**：無閥門、摩擦部件少，適合連續運行。
---
**4. 性能參數**
| **參數** | **典型范圍** | **說明** |
|----------------|--------------------------|------------------------------------------|
| 流量 | 0.5~500 m3/min | 與轉速、轉子尺寸直接相關。 |
| 壓力 | ≤0.1 MPa（單級） | 雙級串聯可達0.2 MPa。 |
| 轉速 | 500~3000 rpm | 高轉速需動態平衡。 |
| 效率 | 50~70 | 低于離心風機，但流量穩定。 |
---
**5. 與離心風機的區別**
| **對比項** | **羅茨風機** | **離心風機** |
|------------------|--------------------------------------|-------------------------------------|
| **工作原理** | 容積式（機械擠壓） | 動能式（葉輪加速氣體） |
| **流量特性** | 恒定，基本不受壓力影響 | 隨壓力升高顯著下降 |
| **壓力范圍** | 中低壓（≤0.2 MPa） | 寬范圍（低壓~高壓） |
| **氣流脈動** | 明顯，需消音措施 | 平穩 |
| **適用場景** | 氣力輸送、曝氣、真空抽吸 | 通風、除塵、鍋爐引風 |
---
**6. 典型應用**
- **污水處理**：曝氣池供氧（需防腐蝕設計）。
- **氣力輸送**：顆粒物料（如水泥、谷物）的管道輸送。
- **真空系統**：作為真空泵使用（如吸料機）。
- **工業燃燒**：助燃空氣供應。
---
**7. 常見故障及處理**
| **故障** | **原因** | **解決方案** |
|------------------|--------------------------|--------------------------------|
| **溫度過高** | 間隙過大/過小、潤滑不良 | 調整轉子間隙，更換潤滑油 |
| **噪音異常** | 軸承損壞、轉子碰撞 | 更換軸承，檢查同步齒輪嚙合 |
| **風量不足** | 皮帶打滑、濾網堵塞 | 張緊皮帶，清洗過濾器 |
| **漏油** | 密封件老化 | 更換軸封或填料 |
---
**8. 選型要點**
1. **流量需求**：按實際工況預留10~15余量。
2. **壓力匹配**：確認系統阻力，避免超壓運行。
3. **材質選擇**：腐蝕性氣體需不銹鋼或涂層處理。
4. **噪音控制**：選配消音器或隔音罩。
---
**9. 維護建議**
- **每日**：檢查油位、振動和異響。
- **每月**：清潔進氣過濾器，檢查皮帶松緊度。
- **每年**：更換軸承潤滑油，檢測轉子間隙。
---
羅茨風機因其結構簡單、耐用性強，在定流量場景中優勢顯著，但需注意其氣流脈動和噪音問題。如需進一步計算選型（如電機功率公式：\( P = \frac{Q \cdot \Delta p}{60000 \cdot \eta} \)，其中 \( Q \)為流量m3/min，\( \Delta p \)為壓差kPa，\( \eta \)為效率），可提供具體參數深入分析。
